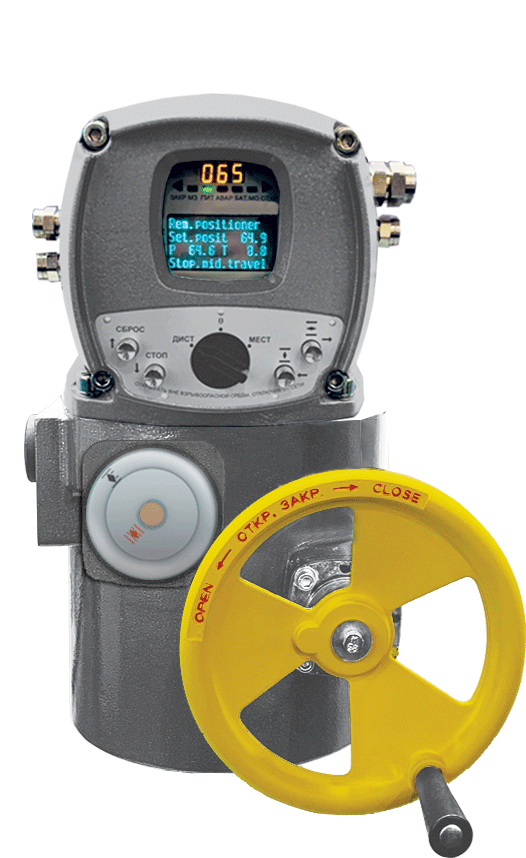

Многооборотные электроприводы с интеллектуальным блоком КИМ3
ПЭМ-М15, ПЭМ-М25, ПЭМ-А50, ПЭМ-А100, ПЭМ-А150, ПЭМ-Б200, ПЭМ-Б400 с интеллектуальным блоком КИМ3
 Варианты исполнения:
- общепромышленное,
- взрывозащищенное.
Степень защиты: от IP65 до IP68.
Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.
Число оборотов вых. вала (min – max): 0,5-1000 (0,5-40000 – опция).
Маркировка взрывозащиты: 1Ех d IIC T4 Gb или 1Ех d IIB T4 Gb.
IIХТ4 – код подгруппы взрывозащищенного оборудования IICT или IIBT температурного класса Т4.
| Тип привода |
Диапазон настройки крутящего момента
на вых. валу,
Нм |
Пуск. крутящий момент,
Нм, не менее |
Частота вращения
вых. вала, об./мин. |
Напряжение (частота питания) |
Габаритные размеры,
мм, не более |
Масса, кг, не более |
| ПЭМ-М15-2-(IIХТ4)-15 |
6-15 |
20 |
16; 24; 48; 96 |
380 В (50 Гц) |
465х277х435 |
32 |
| ПЭМ-М25-2-(IIХТ4)-15 |
10-25 |
32 |
6; 10; 12; 24; 48; 96 |
380 В (50 Гц) |
465х277х435 |
34,5 |
| ПЭМ-М25-4-(IIХТ4)-15 |
10-25 |
32 |
10; 24 |
220 В (50 Гц) |
465х277х435 |
34,5 |
| ПЭМ-А50-2-(IIХТ4)-15 |
20-50 |
65 |
2;6;12;24;48 |
380 В (50 Гц) |
465х277х435 |
34,5 |
| ПЭМ-А50-4-(IIХТ4)-15 |
20-50 |
65 |
6; 12 |
220 В (50 Гц) |
465х277х435 |
34,5 |
| ПЭМ-А100-2-(IIХТ4)-15 |
40-100 |
130 |
6; 12; 16; 24; 32 |
380 В (50 Гц) |
465х277х435 |
34,5 |
| ПЭМ-А100-4-(IIХТ4)-15 |
40-100 |
130 |
2; 6 |
220 В (50 Гц) |
465х277х435 |
34,5 |
| ПЭМ-А150-2-(IIХТ4)-15 |
60-150 |
200 |
6; 12; 20 |
380 В (50 Гц) |
465х277х435 |
34,5 |
| ПЭМ-А150-4-(IIХТ4)-15 |
60-150 |
200 |
6; 12; 20 |
220 В (50 Гц) |
465х277х435 |
34,5 |
| ПЭМ-Б200-2-(IIХТ4)-15 |
80-200 |
260 |
6; 12; 20 |
380 В (50 Гц) |
465х277х435 |
34,5 |
| ПЭМ-Б200-4-(IIХТ4)-15 |
80-200 |
260 |
6; 12; 20 |
220 В (50 Гц) |
465х277х435 |
34,5 |
| ПЭМ-Б400-2-(IIХТ4)-15 |
160-400 |
520 |
3; 6 |
380 В (50 Гц) |
465х277х435 |
36,5 |
| ПЭМ-Б400-4-(IIХТ4)-15 |
160-400 |
520 |
3 |
220 В (50 Гц) |
465х277х435 |
36,5 |
ПЭМ-А100, ПЭМ-Б250 с интеллектуальным блоком КИМ3
 Варианты исполнения и степень защиты:
- общепромышленное – IP54 (У2), IP67 (У1, УХЛ1), IP68 - опция,
- взрывозащищенное – IP67 (IP68 – опция).
Климатическое исполнение:
- общепромышленное – У1, У2 (-40...+60oС), УХЛ1 (опция) (-60...+60oС);
- взрывозащищенное – У1 (-40...+60oС), УХЛ1 (-60...+60oС).
Число оборотов вых. вала (min – max): 0,5-1000 (0,5-40000 – опция).
Напряжение питания (частота): 380, 400, 415 В (50 Гц или 60 Гц) (220 В – опция).
Маркировка взрывозащиты: 1Ех d IIC T4 Gb или 1Ех d IIB T4 Gb.
IIХТ4 – код подгруппы взрывозащищенного оборудования IICT или IIBT температурного класса Т4.
| Тип привода |
Диапазон настройки крутящего момента
на вых. валу,
Нм |
Пуск. крутящий момент,
Нм, не менее |
Частота вращения
вых. вала, об./мин. |
Габаритные размеры,
мм, не более |
Масса, кг, не более |
| общепром. (IP54/IP67) |
вз/з. |
общепром. (IP54/IP67) |
вз/з. |
| ПЭМ-А100-(IIХТ4)-12 |
40-100 |
130 |
7; 12; 22; 48; 96; 125; 180 |
790х460х255 (IP54) 780х460х275 (IP67/IP68) |
790х515х280 |
60 |
60 |
| ПЭМ-Б250-(IIХТ4)-12 |
100-250 |
325 |
6; 12; 24; 48; 96; 125; 180 |
895х470х320 (IP54) 810х470х320 (IP67/IP68) |
910х515х320 |
80 |
80 |
ПЭМ-В400, ПЭМ-В630, ПЭМ-В700, ПЭМ-В1000, ПЭМ-В1400, ПЭМ-В1400, ПЭМ-В1500, ПЭМ-Г2500, ПЭМ-Д5000, ПЭМ-Д7500, ПЭМ-Д9000 с интеллектуальным блоком КИМ3
Варианты исполнения и степень защиты:
- общепромышленное – IP54 (У2), IP67 (У1, УХЛ1), IP68 - опция,
- взрывозащищенное – IP67 (IP68 – опция).
Климатическое исполнение:
- общепромышленное – У1, У2 (-40...+60oС), УХЛ1 (опция) (-60...+60oС);
- взрывозащищенное – У1 (-40...+60oС), УХЛ1 (-60...+60oС).
Число оборотов вых. вала (min – max): 0,5-1000 (0,5-40000 – опция).
Напряжение питания (частота): 380, 400, 415 В (50 Гц или 60 Гц) (220 В – опция).
Маркировка взрывозащиты: 1Ех d IIC T4 Gb или 1Ех d IIB T4 Gb.
IIХТ4 – код подгруппы взрывозащищенного оборудования IICT или IIBT температурного класса Т4.
| Тип привода |
Диапазон настройки крутящего момента
на вых. валу,
Нм |
Пуск. крутящий момент,
Нм, не менее |
Частота вращения
вых. вала, об./мин. |
Габаритные размеры,
мм, не более |
Масса, кг, не более |
| общепром. |
вз/з. |
общепром. |
вз/з. |
| ПЭМ-В400-(IIХТ4)-11 |
160-400 |
520 |
150 |
650х640х700 |
650х640х700 |
115 |
115 |
| ПЭМ-В630-(IIХТ4)-11 |
250-630 |
820 |
25; 50 |
650х640х600 |
650х640х600 |
117 |
115 |
| ПЭМ-В700-(IIХТ4)-11 |
280-700 |
910 |
100 |
650х640х700 |
650х640х700 |
115 |
115 |
| ПЭМ-В1000-(IIХТ4)-11 |
500-1000 |
1300 |
25; 50 |
650х640х600 |
650х640х600 |
117 |
115 |
| ПЭМ-В1400-(IIХТ4)-11 |
900-1400 |
1820 |
50 |
650х640х700 |
650х640х700 |
120 |
120 |
| ПЭМ-В1500-(IIХТ4)-11 |
900-1500 |
1950 |
25 |
650х640х600 |
650х640х600 |
120 |
120 |
| ПЭМ-Г2500-(IIХТ4)-11М |
1250-2500 |
3000 |
6,3; 12,5 |
650х650х980 |
650х650х980 |
180 |
180 |
| ПЭМ-Д5000-(IIХТ4)-11М |
2500-5000 |
6500 |
3,3; 6,7 |
650х700х1040 |
650х700х1040 |
200 |
200 |
| ПЭМ-Д7500-(IIХТ4)-11М |
3700-7500 |
9750 |
2,3; 4,5 |
650х700х1040 |
650х700х1040 |
200 |
200 |
| ПЭМ-Д9000-(IIХТ4)-11М |
4500-9000 |
11400 |
1,7; 3,5 |
650х700х1040 |
650х700х1040 |
200 |
200 |
