Многооборотные электроприводы с цифровыми блоками управления

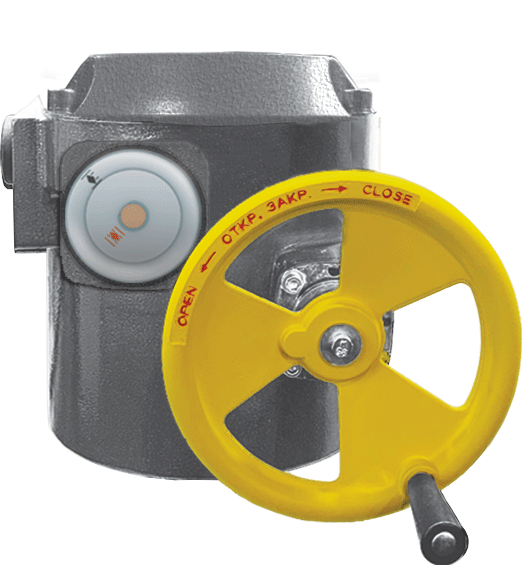

ПЭМ-М15, ПЭМ-М25, ПЭМ-А50, ПЭМ-А100,
ПЭМ-А150, ПЭМ-Б200, ПЭМ-Б400 с цифровым блоком управления БД-2 (БСПЦ)
 Варианты исполнения и степень защиты:
- общепромышленное – IP54, - IP68.
- взрывозащищенное – IP67, IP68.
Климатическое исполнение: – У1, У2, УХЛ1, Т1, В5, ОМ1.
Число оборотов выходного вала (min-max): 0,5-1000 об. (0,5-40000 об. - опция).
| Тип привода |
Диапазон настройки крутящего момента на вых. валу, Нм |
Пуск. крутящий момент, Нм, не менее |
Частота вращения вых. вала, об./мин. |
Напряжение (частота питания) |
Габаритные размеры,
мм, не более |
Масса, кг, не более |
| БД-2 |
Блок БСПЦ (БСПЦ без ПМУ) |
БД-2 |
Блок БСПЦ (БСПЦ без ПМУ) |
| ПЭМ-М15-2-(IIХТ4)-15 |
6-15 |
20 |
16; 24; 48; 96 |
380 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
22 |
27 (22) |
| ПЭМ-М15-4-(IIХТ4)-15 |
6-15 |
20 |
16; 48 |
220 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
24 |
29 (24) |
| ПЭМ-М15-6-(IIХТ4)-15 |
6-15 |
20 |
48 |
24 В |
365х277х310 |
365х277х405 (365х277х310) |
22 |
27 (22) |
| ПЭМ-М25-2-(IIХТ4)-15 |
10-25 |
32 |
6; 10; 12; 24; 48; 96 |
380 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
24 |
27 (22) |
| ПЭМ-М25-4-(IIХТ4)-15 |
10-25 |
32 |
10; 24 |
220 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
24 |
29 (24) |
| ПЭМ-М25-6-(IIХТ4)-15 |
10-25 |
32 |
24; 48 |
24 В |
365х277х310 |
365х277х405 (365х277х310) |
24 |
27 (22) |
| ПЭМ-А50-2-(IIХТ4)-15 |
20-50 |
65 |
2; 6; 12; 24; 48 |
380 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
24 |
27 (22) |
| ПЭМ-А50-4-(IIХТ4)-15 |
20-50 |
65 |
6; 12 |
220 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
24 |
29 (24) |
| ПЭМ-А50-6-(IIХТ4)-15 |
20-50 |
65 |
12; 24 |
24 В |
365х277х310 |
365х277х405 (365х277х310) |
24 |
27 (22) |
| ПЭМ-А100-2-(IIХТ4)-15 |
40-100 |
130 |
6; 12; 16; 24; 32 |
380 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
24 |
27 (24) |
| ПЭМ-А100-4-(IIХТ4)-15 |
40-100 |
130 |
2; 6 |
220 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
24 |
29 (24) |
| ПЭМ-А100-6-(IIХТ4)-15 |
40-100 |
130 |
6, 12 |
24 В |
365х277х310 |
365х277х405 (365х277х310) |
24 |
27 (22) |
| ПЭМ-А150-2-(IIХТ4)-15 |
60-150 |
200 |
6; 12; 20 |
380 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
24 |
27 (24) |
| ПЭМ-А150-4-(IIХТ4)-15 |
60-150 |
200 |
6; 12; 20 |
220 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
24 |
29 (24) |
| ПЭМ-А150-6-(IIХТ4)-15 |
60-150 |
200 |
6; 12; 20 |
24 В |
365х277х310 |
365х277х405 (365х277х310) |
24 |
27 (22) |
| ПЭМ-Б200-2-(IIХТ4)-15 |
80-200 |
260 |
6; 12; 20 |
380 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
24 |
27 (24) |
| ПЭМ-Б200-4-(IIХТ4)-15 |
80-200 |
260 |
6; 12; 20 |
220 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
24 |
29 (24) |
| ПЭМ-Б200-6-(IIХТ4)-15 |
80-200 |
260 |
6; 12; 20 |
24 В |
365х277х310 |
365х277х405 (365х277х310) |
24 |
27 (24) |
| ПЭМ-Б400-2-(IIХТ4)-15 |
160-400 |
520 |
3; 6 |
380 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
26 |
29 (26) |
| ПЭМ-Б400-4-(IIХТ4)-15 |
160-400 |
520 |
3 |
220 В (50 Гц) |
365х277х310 |
365х277х405 (365х277х310) |
26 |
31 (26) |
| ПЭМ-Б400-6-(IIХТ4)-15 |
160-400 |
520 |
3 |
24 В |
365х277х310 |
365х277х405 (365х277х310) |
26 |
29 (24) |

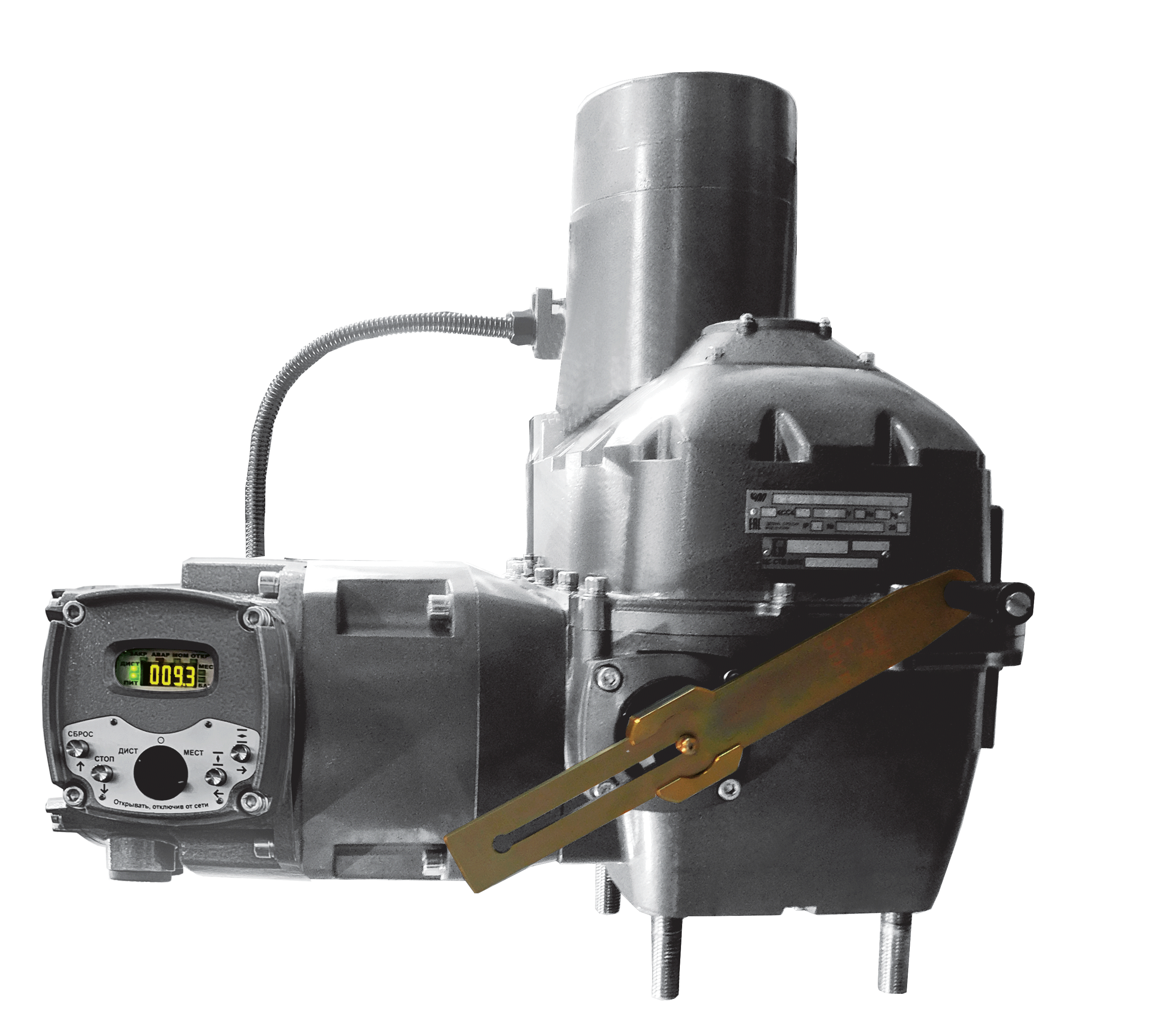

ПЭМ-А100, ПЭМ-А120, ПЭМ-Б250, ПЭМ-Б400 с цифровым блоком управления БД-2 (БСПЦ)
Варианты исполнения и степень защиты:
- общепромышленное – IP54, - IP68.
- взрывозащищенное – IP67, IP68.
Климатическое исполнение: – У1, У2, УХЛ1, Т1, В5, ОМ1.
Напряжение (частота питания): 380, 400, 415 В (50 Гц или 60 Гц) (220 В – опция)
Число оборотов выходного вала (min-max): 0,5-1000 об. (0,5-40000 об. - опция).
| Тип привода |
Диапазон настройки крутящего момента на вых. валу, Нм |
Пуск. крутящий момент, Нм, не менее |
Частота вращения вых. вала, об./мин. |
Габаритные размеры,
мм, не более |
Масса, кг, не более |
| БД-2 |
БСПЦ |
БД-2 |
БСПЦ |
| ПЭМ-А100-(IIХТ4)-12 |
40-100 |
130 |
7; 12; 22; 48; 96; 125; 180 |
640х390х255 (IP54) 660х390х280 (IP67) |
770х550х280 |
51 |
57 |
| ПЭМ-А120-(IIХТ4)-12 |
50-120 |
156 |
6-125 |
640х390х255 (IP54) 660х390х280 (IP67) |
770х550х280 |
51 |
57 |
| ПЭМ-Б250-(IIХТ4)-12 |
100-250 |
325 |
6; 12; 24; 48; 96; 125; 180 |
760х390х320 (IP54) 665х380х320 (IP67) |
800х480х320 |
69 |
75 |
| ПЭМ-Б400-(IIХТ4)-12 |
160-400 |
520 |
6-125 |
760х390х320 (IP54) 665х380х320 (IP67) |
800х480х320 |
69 |
75 |
ПЭМ-В400, ПЭМ-В630, ПЭМ-В700, ПЭМ-В1000, ПЭМ-В1400, ПЭМ-В1500,
ПЭМ-Г2500, ПЭМ-Д5000, ПЭМ-Д7500, ПЭМ-Д9000 с цифровым блоком управления БД-2 (БСПЦ)
Варианты исполнения и степень защиты:
- общепромышленное – IP54, - IP68.
- взрывозащищенное – IP67, IP68.
Климатическое исполнение: – У1, У2, УХЛ1, Т1, В5, ОМ1.
Напряжение (частота питания): 380, 400, 415 В (50 Гц или 60 Гц) (220 В – опция)
Число оборотов выходного вала (min-max): 0,5-1000 об. (0,5-40000 об. - опция).
| Тип привода |
Диапазон настройки крутящего момента на вых. валу, Нм |
Пуск. крутящий момент, Нм, не менее |
Частота вращения вых. вала, об./мин. |
Габаритные размеры,
мм, не более |
Масса, кг, не более |
| БД-2 |
БСПЦ |
БД-2 |
БСПЦ |
| ПЭМ-В400-(IIХТ4)-11 |
160-400 |
520 |
150 |
670х500х615 (IP54) 600х500х615 (IP67) |
650х630х700 |
113 |
113 |
| ПЭМ-В630-(IIХТ4)-11 |
250-630 |
820 |
25; 50 |
670х500х615 (IP54) 600х500х615 (IP67) |
650х630х600 |
90 |
90 |
| ПЭМ-В700-(IIХТ4)-11 |
280-700 |
910 |
100 |
670х500х615 (IP54) 600х500х615 (IP67) |
650х630х700 |
113 |
113 |
| ПЭМ-В1000-(IIХТ4)-11 |
500-1000 |
1300 |
25; 50 |
670х500х615 (IP54) 600х500х615 (IP67) |
650х630х600 |
90 |
110 |
| ПЭМ-В1400-(IIХТ4)-11 |
900-1400 |
1820 |
50 |
670х500х615 (IP54) 600х500х615 (IP67) |
650х630х700 |
118 |
118 |
| ПЭМ-В1500-(IIХТ4)-11 |
900-1500 |
1950 |
25 |
670х500х615 (IP54) 600х500х615 (IP67) |
650х630х600 |
105 |
105 |
| ПЭМ-Г2500-(IIХТ4)-11М |
1250-2500 |
3000 |
6,3; 12,5 |
630х650х980 |
630х650х980 |
175 |
175 |
| ПЭМ-Д5000-(IIХТ4)-11М |
2500-5000 |
6500 |
3,3; 6,7 |
630х700х1040 |
630х700х1040 |
195 |
195 |
| ПЭМ-Д7500-(IIХТ4)-11М |
3700-7500 |
9750 |
2,3; 4,5 |
630х700х1040 |
630х700х1040 |
195 |
195 |
| ПЭМ-Д9000-(IIХТ4)-11М |
4500-9000 |
11400 |
1,7; 3,5 |
630х700х1040 |
630х700х1040 |
195 |
195 |
