Однооборотные электроприводы с цифровыми блоками управления
МЭОФ-6,3, МЭОФ-16, МЭОФ-25, МЭОФ-40 с цифровым блоком управления БД-2 (БСПЦ)
 Варианты исполнения и степень защиты:
- общепромышленное – IP54, - IP68.
- взрывозащищенное – IP67, IP68.
Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.
Электроприводы имеют контактные или бесконтактные блоки сигнализации положения,
крутящего момента (при наличии ограничителя момента). В электроприводах модификаций 08-12
для общепромышленных исполнений применяются блоки датчиков БД-2, для взрывозащищенных – БСПЦ.
| Тип привода |
Ном.
крутящий
момент
на вых.
валу (макс.
момент выключения), Нм |
Ном. время полного
хода, с |
Ном.
полный ход, об. |
Напряжение (частота питания) |
Габаритные размеры,
мм, не более |
Масса, не более,
кг |
| МЭОФ-6,3(-IIВТ4)-17 |
6,3 |
12; 25; 63; |
0,25 (90°) |
380 В (50 Гц) 220 В (50 Гц) 24 В |
275х195х410 |
11 |
| МЭОФ-16(-IIВТ4)-17 |
16 |
12; 25; 63; |
0,25 (90°) |
380 В (50 Гц) 220 В (50 Гц) 24 В |
275х195х410 |
11 |
| МЭОФ-25(-IIВТ4)-17 |
25 |
25; 63; |
0,25 (90°) |
380 В (50 Гц) 220 В (50 Гц) 24 В |
275х195х410 |
11 |
| МЭОФ-40(-IIВТ4)-17 |
40 |
25; 63
63 |
0,25 (90°) 0,63 (225°) |
380 В (50 Гц); 220 В (50 Гц); 24 В
380 В (50 Гц) |
275х195х410 |
11 |

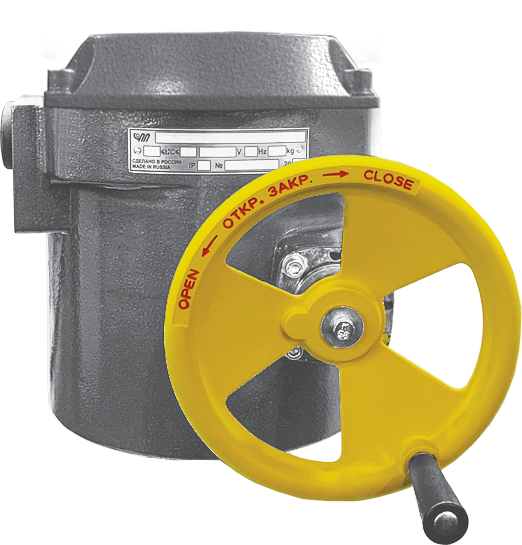

МЭОФ-30, МЭОФ-60, МЭОФ-100, МЭОФ-120, МЭОФ-150, МЭОФ-200, МЭОФ-250, МЭОФ-320, МЭОФ-400 с цифровым блоком управления БД-2 (БСПЦ)
Варианты исполнения и степень защиты:
- общепромышленное – IP54, - IP68.
- взрывозащищенное – IP67, IP68.
Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.
Электроприводы имеют контактные или бесконтактные блоки сигнализации положения,
крутящего момента (при наличии ограничителя момента). В электроприводах модификаций 08-12
для общепромышленных исполнений применяются блоки датчиков БД-2, для взрывозащищенных – БСПЦ.
| Тип привода |
Ном.
крутящий
момент
на вых.
валу (макс.
момент выключения), Нм |
Ном. время полного
хода, с |
Ном.
полный ход, об. |
Напряжение (частота питания) |
Габаритные размеры,
мм, не более |
Масса, не более,
кг |
| БД-2 или БСПЦ без ПМУ1) |
Блок БСПЦ |
БД-2 или БСПЦ без ПМУ1) |
Блок БСПЦ |
| МЭОФ-30-(IIХТ4)-15 |
30 (50) |
1,5; 6; 9; 15; 25; 30; 50
15; 25; 63; 125 |
0,25 (90°)
0,63 (225°) |
380, 220 В (50 Гц) |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
22 (380 В)/ 22-26 (220 В) |
27 (380 В) 27-30 (220 В) |
| МЭОФ-30-(IIХТ4)-15 |
30 (50) |
1,5; 6; 9; 15; 25
15; 25; 63 |
0,25 (90°)
0,63 (225°) |
24 В |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
26 |
30 |
| МЭОФ-60-(IIХТ4)-15 |
60 (100) |
3; 6; 9; 15; 25; 30; 50
15; 25; 63; 125 |
0,25 (90°)
0,63 (225°) |
380, 220 В (50 Гц) |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
22 (380 В)/ 22-26 (220 В) |
27 (380 В) 27-30 (220 В) |
| МЭОФ-60-(IIХТ4)-15 |
60 (100) |
3; 6; 9; 15; 25
15; 25; 63 |
0,25 (90°)
0,63 (225°) |
24 В |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
26 |
30 |
| МЭОФ-100-(IIХТ4)-15 |
100 (150) |
2; 6; 9; 15; 25; 30; 50
15; 25; 63; 125 |
0,25 (90°)
0,63 (225°) |
380, 220 В (50 Гц) |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
22-24 (380 В)/ 22-26 (220 В) |
27-28 (380 В) 27-30 (220 В) |
| МЭОФ-100-(IIХТ4)-15 |
100 (150) |
2; 6; 9; 15; 25
15; 25; 63 |
0,25 (90°)
0,63 (225°) |
24 В |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
26 |
30 |
| МЭО(Ф)-120-(IIХТ4)-15 |
120 (200) |
3; 6; 9; 15; 25; 30; 50
15; 25; 63; 75; 125 |
0,25 (90°)
0,63 (225°) |
380, 220 В (50 Гц) |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
22-24 (380 В)/ 22-26 (220 В) |
27-28 (380 В) 27-30 (220 В) |
| МЭОФ-120-(IIХТ4)-15 |
120 (200) |
3; 6; 9; 15; 25
15; 25; 63; 125 |
0,25 (90°)
0,63 (225°) |
24 В |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
26 |
30 |
| МЭОФ-150-(IIХТ4)-15 |
150 (230) |
6; 9; 15; 25; 30; 50;
15; 25; 63; 75; 125 |
0,25 (90°)
0,63 (225°) |
380, 220 В (50 Гц) |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
22-24 (380 В)/ 22-26 (220 В) |
27-28 (380 В) 27-30 (220 В) |
| МЭОФ-150-(IIХТ4)-15 |
150 (230) |
6; 9; 15; 25
15; 25; 63 |
0,25 (90°)
0,63 (225°) |
24 В |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
26 |
30 |
| МЭО(Ф)-200-(IIХТ4)-15 |
200 (300) |
6; 9; 15; 25; 30 50;
15; 25; 63; 75; 125 |
0,25 (90°)
0,63 (225°) |
380, 220 В (50 Гц) |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
22-24 (380 В)/ 22-26 (220 В) |
27-28 (380 В) 27-30 (220 В) |
| МЭО(Ф)-200-(IIХТ4)-15 |
200 (300) |
6; 9; 15; 25;
15; 25; 63 |
0,25 (90°)
0,63 (225°) |
24 В |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
26 |
30 |
| МЭО(Ф)-250-(IIХТ4)-15 |
250 (380) |
6; 9; 15; 25; 30; 50;
15; 25; 63; 125 |
0,25 (90°)
0,63 (225°) |
380, 220 В (50 Гц) |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
22-24 |
30 (220 В) |
| МЭО(Ф)-250-(IIХТ4)-15 |
250 (380) |
6; 9; 15; 25;
15; 25; 63 |
0,25 (90°)
0,63 (225°) |
24 В |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
26 |
30 |
| МЭОФ-320-(IIХТ4)-15 |
320 (480) |
6; 9; 15; 25; 30; 50
15; 25; 63; 125 |
0,25 (90°)
0,63 (225°) |
380, 220 В (50 Гц) |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
22-24 |
30 (220 В) |
| МЭО(Ф)-320-(IIХТ4)-15 |
320 (480) |
6; 9; 15; 25;
15; 25; 63 |
0,25 (90°)
0,63 (225°) |
24 В |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
26 |
30 |
| МЭО(Ф)-400-(IIХТ4)-15 |
400 (600) |
30; 50; 100
125; 250 |
0,25 (90°)
0,63 (225°) |
380, 220 В (50 Гц) |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
24 (380 В) 26 (220 В) |
28 (380 В) 30 (220 В) |
| МЭО(Ф)-400-(IIХТ4)-15 |
400 (600) |
15 |
0,25 (90°)
0,63 (225°) |
24 В |
430х225х340/ 370х325х340 |
430х225х414/ 360х275х390 |
26 |
28 (380 В) 30 (220 В) |

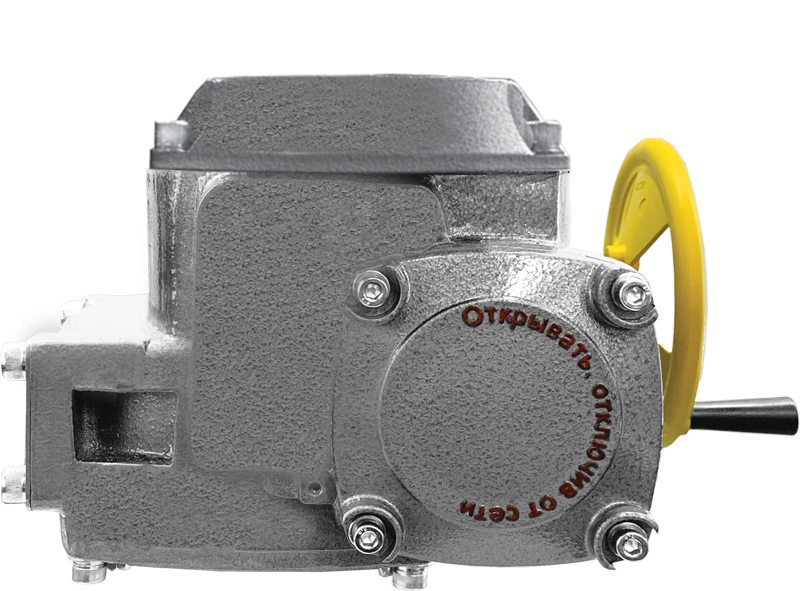

МЭОФ-60, МЭОФ-100, МЭОФ-200, МЭОФ-250, МЭОФ-320, МЭОФ-400, МЭОФ-630 с цифровым блоком управления БД-2 (БСПЦ)
Варианты исполнения и степень защиты:
- общепромышленное – IP54, - IP68.
- взрывозащищенное – IP67, IP68.
Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.
Электроприводы имеют контактные или бесконтактные блоки сигнализации положения,
крутящего момента (при наличии ограничителя момента). В электроприводах модификаций 08-12
для общепромышленных исполнений применяются блоки датчиков БД-2, для взрывозащищенных – БСПЦ.
| Тип привода |
Ном.
крутящий
момент
на вых.
валу (макс.
момент выключения), Нм |
Ном. время полного
хода, с |
Ном.
полный ход, об. |
Напряжение (частота питания) |
Габаритные размеры,
мм, не более |
Масса, не более,
кг |
| БД-2 |
БСПЦ |
БД-2 |
БСПЦ |
| МЭОФ-60-(IIХТ4)-10(К) |
60 (90) |
6; 9; 15;
15; |
0,25 (90°)
0,63 (225°) |
220, 380 В (50 Гц) |
480х425х410 |
510х385х410 |
39 (380 В, 220 В) |
44 |
| МЭОФ-100-(IIХТ4)-10(К) |
100 (150) |
6; 9; 10; 15; 25; 63
15; 25; 63; 160 |
0,25 (90°)
0,63 (225°) |
220, 380 В (50 Гц) |
480х425х410 |
510х385х410 |
36-41 (380 В) 36-39 (220 В) |
41-48 |
| МЭОФ-200-(IIХТ4)-10К |
200 (300) |
6; 9; 10; 15; 25; 63
15; 25; 63; 160 |
0,25 (90°)
0,63 (225°) |
220, 380 В (50 Гц) |
480х425х410 |
510х385х410 |
39-41 |
48 |
| МЭОФ-250-(IIХТ4)-10(К) |
250 (380) |
6; 9; 10; 15; 25; 63
15; 25; 63; 160 |
0,25 (90°)
0,63 (225°) |
220, 380 В (50 Гц) |
480х425х410 |
510х385х410 |
36-41 (380 В, 220 В) |
41-48 |
| МЭОФ-320-(IIХТ4)-10К |
320 (480) |
6; 9; 10; 15; 25; 63
15; 25; 63; 160 |
0,25 (90°)
0,63 (225°) |
380 В (50 Гц) |
540х425х450 |
560х385х450 |
43 (380 В) |
55 |
| МЭОФ-400-(IIХТ4)-10К |
400 (600) |
6; 9; 10; 15; 25; 63
15; 25; 63; 160 |
0,25 (90°)
0,63 (225°) |
220, 380 В (50 Гц) |
540х425х450 |
560х385х450 |
39-43 (380 В, 220 В) |
44-55 |
| МЭОФ-630-(IIХТ4)-10К |
630 (950) |
6; 9; 10; 15; 25; 63
15; 25; 63; 160 |
0,25 (90°)
0,63 (225°) |
220, 380 В (50 Гц) |
540х425х450 |
560х385х450 |
41-43 (380 В, 220 В) |
51-55 |

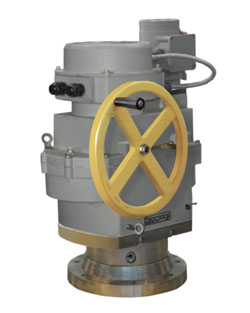

МЭО(Ф)-250, МЭО(Ф)-320, МЭО(Ф)-400, МЭО(Ф)-630, МЭО(Ф)-800, МЭО(Ф)-1000, МЭО(Ф)-1200, МЭО(Ф)-1600, МЭО(Ф)-2000, МЭО(Ф)-2500, МЭО(Ф)-3000, МЭО(Ф)-4000, МЭО(Ф)-5000, МЭО(Ф)-7000, МЭО(Ф)-10000, МЭО(Ф)-12000 с цифровым блоком управления БД-2 (БСПЦ)
 Варианты исполнения и степень защиты:
- общепромышленное – IP54, - IP68.
- взрывозащищенное – IP67, IP68.
Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.
Электроприводы имеют контактные или бесконтактные блоки сигнализации положения,
крутящего момента (при наличии ограничителя момента). В электроприводах модификаций 08-12
для общепромышленных исполнений применяются блоки датчиков БД-2, для взрывозащищенных – БСПЦ.
| Тип привода |
Ном.
крутящий
момент
на вых.
валу (макс.
момент выключения), Нм |
Ном. время полного
хода, с |
Ном.
полный ход, об. |
Напряжение (частота питания) |
Габаритные размеры,
мм, не более |
Масса, не более,
кг |
| БД-2 |
БСПЦ |
БД-2 |
БСПЦ |
| МЭО(Ф)-250-(IIХТ4)-08К |
250 (380) |
10; 25 |
0,25 (90°) |
220, 380 В (50 Гц), 24В |
450х350х560
495х350х570 |
550х385х625 (МЭО)
510х385х600 (МЭОФ) |
72 |
79 |
| МЭО(Ф)-320-(IIХТ4)-08К |
320 (480) |
6; 9;
15 |
0,25 (90°)
0,63 (225°) |
220, 380 В (50 Гц), 24В |
450х350х560
495х350х570 |
550х385х625 (МЭО)
510х385х600 (МЭОФ) |
72 |
79 |
| МЭО(Ф)-400-(IIХТ4)-08К |
400 (600) |
6; 9;
15 |
0,25 (90°)
0,63 (225°) |
220, 380 В (50 Гц), 24В |
450х350х560
495х350х570 |
550х385х625 (МЭО)
510х385х600 (МЭОФ) |
72 |
79 |
| МЭО(Ф)-630-(IIХТ4)-08К |
630 (950) |
6; 9; 10; 24; 63
15; 25; 63; 160 |
0,25 (90°)
0,63 (225°) |
220, 380 В (50 Гц), 24В |
450х350х560
495х350х570 |
550х385х625 (МЭО)
510х385х600 (МЭОФ) |
72 |
79 |
| МЭО(Ф)-800-(IIХТ4)-08К |
800 (1200) |
6; 9; 24 |
0,25 (90°) |
220, 380 В (50 Гц), 24В |
490x350x560
545х390х580 |
550х385х625 (МЭО)
510х385х600 (МЭОФ) |
72 |
79 |
| МЭО(Ф)-1000-(IIХТ4)-08К |
1000 (1500) |
6; 9; 10; 24; 63
25; 63; 160 |
0,25 (90°)
0,63 (225°) |
220, 380 В (50 Гц), 24В |
490x350x560
545х390х580 |
550х385х625 (МЭО)
510х385х600 (МЭОФ) |
72-82
(82 для 6 с) |
79-88 |
| МЭО(Ф)-1200-(IIХТ4)-08К |
1200 (1800) |
6; 9; 24 |
0,25 (90°) |
220, 380 В (50 Гц), 24В |
490x350x560
545х390х580 |
550х385х625 (МЭО)
510х385х600 (МЭОФ) |
72-82
(82 для 6 с) |
85-88 |
| МЭО(Ф)-1600-(IIХТ4)-08(К) |
1600 (2400) |
6; 9; 12; 24; 63
25; 63; 160 |
0,25 (90°)
0,63 (225°) |
380 В (50 Гц), 24В |
490x350x560
545х390х580 |
550х385х625 (МЭО)
510х385х600 (МЭОФ) |
72-82
(82 для 6 с) |
85-88 |
| МЭО(Ф)-2000-(IIХТ4)-09(К) |
2000 (3000) |
6; 9; 12; 24; 63
25; 63; 160 |
0,25 (90°)
0,63 (225°) |
380 В (50 Гц) |
450х350х625
620x850x650 |
675x385x695 (МЭО)
510х385х645 (МЭОФ) |
98
(102 для 6-12с) |
105-110 |
| МЭО(Ф)-2500-(IIХТ4)-09(К) |
2500 (3750) |
9; 12; 24
63; 160 |
0,25 (90°)
0,63 (225°) |
380 В (50 Гц) |
450х350х625
620x850x650 |
675x385x695 (МЭО)
510х385х645 (МЭОФ) |
98
(102 для 6-12с) |
105-110 |
| МЭО(Ф)-3000-(IIХТ4)-09(К) |
3000 (4500) |
9; 12; 24 |
0,25 (90°) |
380 В (50 Гц) |
450х350х625
620x850x650 |
675x385x695 (МЭО)
510х385х645 (МЭОФ) |
102 |
110-117 |
| МЭО(Ф)-4000-(IIХТ4)-09(К) |
4000 (6000) |
9; 12; 18; 24; 63
160 |
0,25 (90°)
0,63 (225°) |
380 В (50 Гц) |
450х350х625
620x850x650 |
675x385x695 (МЭО)
510х385х645 (МЭОФ) |
98-102 |
110-117 |
| МЭО(Ф)-5000-(IIХТ4)-09(К) |
5000 (7500) |
9; 12; 15; 18 |
0,25 (90°) |
380 В (50 Гц) |
450х350х625
620x850x650 |
675x385x695 (МЭО)
510х385х645 (МЭОФ) |
114 |
117 |
| МЭО(Ф)-7000-(IIХТ4)-09(К) |
7000 (10500) |
15; 18; 24 |
0,25 (90°) |
380 В (50 Гц) |
450х350х625
620x850x650 |
675x385x695 (МЭО)
510х385х645 (МЭОФ) |
114 |
117 |
| МЭО(Ф)-10000-(IIХТ4)-09(К) |
10000 (15000) |
24 |
0,25 (90°) |
380 В (50 Гц) |
450х350х625
620x850x650 |
675x385x695 (МЭО)
510х385х645 (МЭОФ) |
114 |
117 |
| МЭО(Ф)-12000-(IIХТ4)-09(К) |
12000 (18000) |
30 |
0,25 (90°) |
380 В (50 Гц) |
450х350х625
620x850x650 |
675x385x695 (МЭО)
510х385х645 (МЭОФ) |
114 |
117 |
ПЭО-А1000, ПЭО-А2000, ПЭО-Б3000, ПЭО-Б4000, ПЭО-Б5000, ПЭО-В8000, ПЭО-В10000, ПЭО-В15000,
ПЭО-В20000, ПЭО-В30000, ПЭО-В40000, ПЭО-В50000, ПЭО-В64000 с цифровым блоком управления БД-2 (БСПЦ)
 Варианты исполнения и степень защиты:
- общепромышленное – IP54, - IP68.
- взрывозащищенное – IP67, IP68.
Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.
Электроприводы имеют контактные или бесконтактные блоки сигнализации положения,
крутящего момента (при наличии ограничителя момента). В электроприводах модификаций 08-12
для общепромышленных исполнений применяются блоки датчиков БД-2, для взрывозащищенных – БСПЦ.
Тип электро-
привода |
Диапазон настройки крутящего момента на вых. валу, Нм |
Макс. момент выключения, Нм |
Ном. полный ход штока, с |
Ном. время полного хода штока, мм |
Пуск. крутящий момент, Нм, не менее |
Напряжение (частота питания) |
абаритные размеры, мм, (масса, кг), не более |
| ПЭО-А1000-(IIXT4)-12Ч |
650-1000 |
1000 |
0,25 (90°) |
6 |
1300 |
220, 380 В (50 Гц) |
580х550х760 (58) |
| ПЭО-А2000-(IIXT4)-12Ч |
800-2000 |
2000 |
0,25 (90°) |
6 |
2600 |
220, 380 В (50 Гц) |
660х550х770 (79) |
| ПЭО-Б3000-(IIXT4)-12Ч |
2000-3000 |
3000 |
0,25 (90°) |
9 |
3900 |
220, 380 В (50 Гц) |
780х550х800 (90) |
| ПЭО-Б4000-(IIXT4)-12Ч |
2000-4000 |
4000 |
0,25 (90°) |
9; 12 |
5200 |
220, 380 В (50 Гц) |
780х550х800 (90) |
| ПЭО-Б5000-(IIXT4)-12Ч |
2500-5000 |
5000 |
0,25 (90°) |
12 |
6500 |
220, 380 В (50 Гц) |
830х550х800 (89) |
| ПЭО-В8000-(IIXT4)-11Ч |
4000-8000 |
8000 |
0,25 (90°) |
12 |
10400 |
220, 380 В (50 Гц) |
1130х630х810 (182) |
| ПЭО-В10000-(IIXT4)-11Ч |
3800-10000 |
10000 |
0,25 (90°) |
15; 18 |
13000 |
220, 380 В (50 Гц) |
1150х630х810 (185) |
| ПЭО-В15000-(IIXT4)-11Ч |
9900-15000 |
15000 |
0,25 (90°) |
18 |
19500 |
220, 380 В (50 Гц) |
1240х630х900 (226) |
| ПЭО-В20000-(IIXT4)-11Ч |
16000-20000 |
20000 |
0,25 (90°) |
24 |
26000 |
220, 380 В (50 Гц) |
1280х630х920 (231) |
| ПЭО-В30000-(IIXT4)-11Ч |
20500-30000 |
30000 |
0,25 (90°) |
24 |
39000 |
220, 380 В (50 Гц) |
970х710х1000 (305) |
| ПЭО-В40000-(IIXT4)-11Ч |
32000-40000 |
40000 |
0,25 (90°) |
30 |
52000 |
220, 380 В (50 Гц) |
980х780х850 (570) |
| ПЭО-В50000-(IIXT4)-11Ч |
36000-50000 |
50000 |
0,25 (90°) |
42 |
65000 |
220, 380 В (50 Гц) |
980х780х850 (570) |
| ПЭО-В64000-(IIXT4)-11Ч |
347000-64000 |
64000 |
0,25 (90°) |
60 |
83200 |
220, 380 В (50 Гц) |
980х780х850 (570) |
 Присоединительные размеры для электроприводов МЭОФ
Электрические параметры электроприводов МЭО(Ф)
Основные параметры электродвигателей
Каталог "Электроприводы"
 Сертификаты соответствия
Вернуться назад
|
