Шкафы автоматики

ОАО «АБС ЗЭиМ Автоматизация» разрабатывает и внедряет «под ключ» АСУТП и АСОДУ для различных отраслей промышленности, проектирует и поставляет шкафы автоматики (ША) на базе контроллеров собственной разработки КРОСС-500, а также ведущих мировых производителей.

Шкафы автоматики (ША) целевого назначения высокой заводской готовности, состоящие из современных компонентов микропроцессорного и другого оборудования, предназначены для построения АСУТП и АСОДУ в различных отраслях промышленности, тепло- и электроэнергетики, ЖКХ. ША имеют базовые конфигурации в зависимости от решаемых задач в составе различных программно-технических комплектов (ПТК).

Последующее расширение числа обслуживаемых каналов и увеличение функциональности ША должно быть предусмотрено при выборе размеров шкафной оболочки.

ША совместно с датчиками и исполнительными устройствами, установленными по месту, а также опционально с компьютером и принтером, установленными на пункте управления верхнего уровня (автоматизированным рабочим местом оператора или диспетчера – АРМ оператора), обеспечивает выполнение следующих функций (возможно исполнение шкафа по индивидуальному заказу с нужными функциями):

  • контроль значений технологических параметров и дискретных сигналов;
  • автоматическое или дистанционное управление оборудованием;
  • автоматизированный пуск и останов технологического оборудования;
  • аварийная защита, обеспечивающая автоматический останов при возникновении аварийных ситуаций;
  • запоминание первопричины срабатывания аварийной защиты и блокировка пуска в аварийных ситуациях;
  • автоматическое регулирование параметров техпроцесса;
  • формирование команд на включение табло АВАРИЯ, РАБОТА и на включение внешних звуковых сигнализаторов;
  • рабочая световая сигнализация о состояниях исполнительных устройств и технологических параметров;
  • предупредительная светозвуковая сигнализация;
  • аварийная светозвуковая сигнализация о состоянии параметров;
  • индикация информации на экране пульта оператора, расположенного на передней панели шкафа (опционально);
  • регистрация и вывод на печать технологических параметров в виде графиков или отчетов (при наличии АРМ и принтера);
  • бесперебойное питание ША при аварийном отключении питающей сети (опционально).

В ША предусмотрены: задание режимов работы; оперативный контроль исправности каналов устройства защиты перед пуском и во время работы; оперативный контроль исправности устройства световой и звуковой сигнализации; автоматический контроль исправности блоков контроллеров; возможность отключения звуковой и аварийной световой сигнализации; возможность тестирования контроллера; возможность опробования работы исполнительных устройств во время пусконаладочных работ.

Комплектность

  • ША с установленными в нем изделиями;
  • переносные пульты для шкафных интеллектуальных устройств (опционально);
  • преобразователи интерфейсов (опционально);
  • паспорт на шкаф;
  • руководство по эксплуатации (опционально);
  • инструментальная система для подготовки, загрузки и отладки технологических программ (опционально).

Конструкция

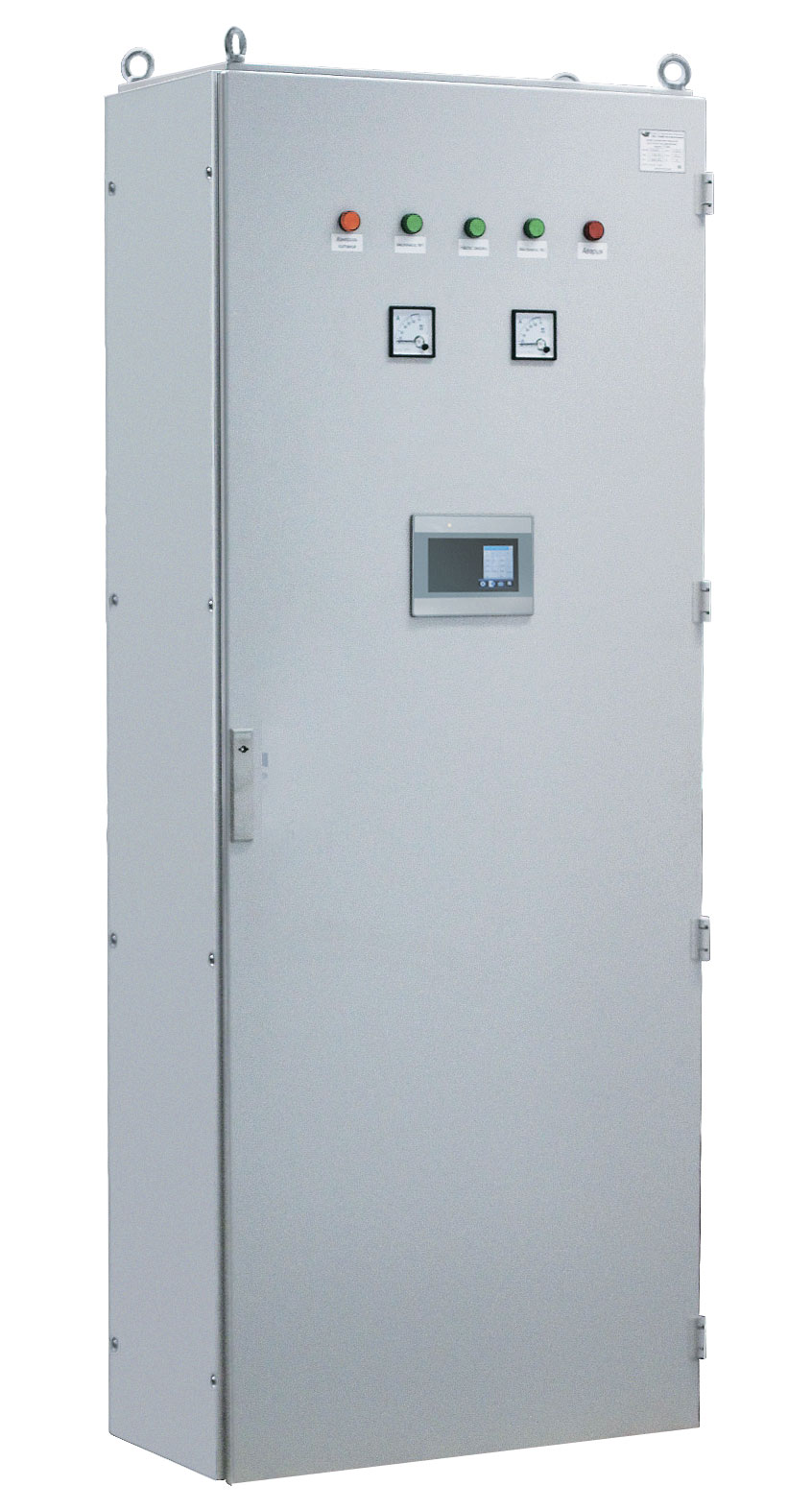

ША представляет собой металлический шкаф с односторонним или двусторонним обслуживанием. На передней панели двери шкафа установлен блок управления и индикации. На передней панели блока расположены пульт оператора, кнопки контроля сигнализации и отключения светозвуковой сигнализации, кнопки ПУСК и СТОП, единичные индикаторы (светодиоды) с нанесенными около них надписями. Открытие двери шкафа обеспечивает доступ к монтажу и приборам (изделиям), установленным внутри шкафа. Внутри шкафа на монтажных рейках установлены: блок контроллера, блок бесперебойного питания (устанавливается по индивидуальному заказу), клеммно-блочные соединители, выключатели автоматические, блоки питания, выходные клеммные блоки. Интеллектуальные устройства шкафа обеспечивают выполнение подготовленных технологических программ пользователя.

Маркировка

На ША крепится табличка со следующими данными:

  • товарный знак предприятия-изготовителя;
  • наименование и тип шкафа;
  • значение и частота напряжения питания;
  • порядковый номер шкафа при изготовлении;
  • год изготовления.

Условия эксплуатации

  • температура окружающего воздуха от 5 до 45 °С;
  • относительная влажность воздуха до 80 % при 35 °С;
  • вибрация с частотой от 5 до 25 Гц с амплитудой 0,1 мм;
  • внешние постоянные или переменные (50 Гц) магнитные поля напряженностью до 400 А/м;
  • атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
  • высота над уровнем моря до 1000 м;
  • помещение закрытое отапливаемое без непосредственного воздействия солнечных лучей, осадков, ветра, песка и пыли, не взрывоопасное и не содержащее в воздухе примесей агрессивных веществ.

Монтаж ША

Шкафы могут устанавливаться как на горизонтальной плоскости с помощью четырех болтов, так и крепиться на вертикальные поверхности.

Внешний электрический монтаж осуществляется в соответствии с «Правилами устройства электроустановок» и схемой электрической подключения шкафа ША, приведенной в проектной и эксплуатационной документации.
