Низковольтные комплектные устройства с выдвижным исполнением блоков серии КСАТО

Сборки серии КСАТО могут быть выполнены в одном конструктиве для питания и управления электроприводами и другими потребителями и обеспечивают возможность их интеграции в общую систему АСУ ТП на объекте.

Назначение

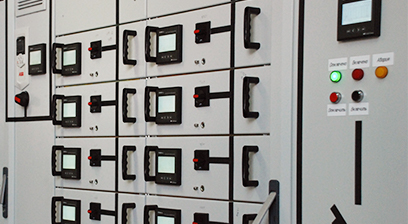

Шкафы с выдвижными блоками представляют собой модернизированную конструкцию шкафов серий КСАТО и предназначены для приема распределения электрической энергии и управления электроприводами.

НКУ изготавливаются на номинальное напряжение до 1000В и ток до 4000 А, соответствуют ГОСТ 15150-69 и ТУ 3434-001-05784911-2009.

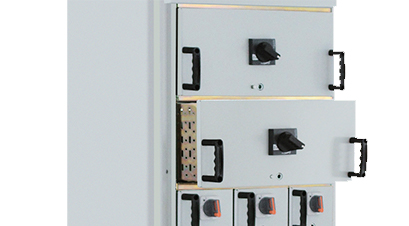

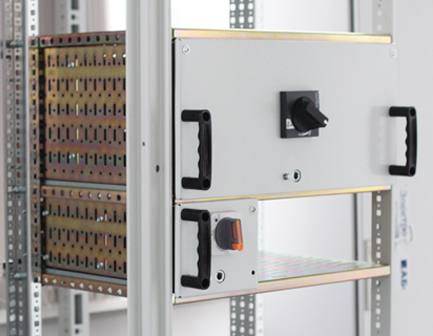

В основе конструкции лежит идея размещения компонентов в выдвижном блоке.

Реализация данной идеи, с одной стороны, позволила увеличить полезную площадь, занимаемую функциональными блоками , а с другой стороны — существенно повысить удобство эксплуатации и ремонтопригодность сборок серии КСАТО.

Преимущества

Безопасность



НКУ серии КСАТО с выдвижным блоками позволяет обеспечить степень секционирования 3 b и 4b.

Все токоведущие части НКУ недоступны для случайного прикосновения. Реализовано разделение функциональных узлов друг от друга и от шин.

БЕСПЕРЕБОЙНАЯ РАБОТА



Модернизация или техническое обслуживание шкафов КСАТО с выдвижными блоками осуществляется без снятия напряжения со всего шкафа, что обеспечивает бесперебойную работу в любых ситуациях.

Функциональность решения



Выдвижные блоки управления имеют тестовое положение, что позволяет проверить работоспособность блока без включения нагрузки и проверить всю работу систему управления НКУ в тестовом режиме.

Удобство эксплуатации

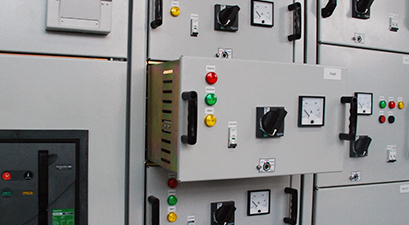

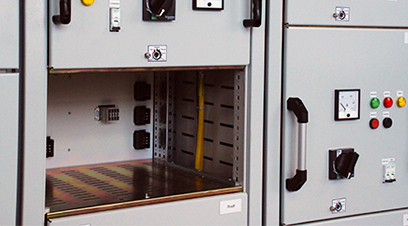

Удобство эксплуатации достигается размещением основных элементов электрической схемы на выдвижном блоке (для доступа к элементам блок легко выдвигается в коридор обслуживания). Такой принцип позволяет в случае необходимости получить беспрепятственный доступ к оборудованию для осмотра или быстрой и удобной замены.

Надежность



Шкафы НКУ серии КСАТО обладают высокой надежностью, что обеспечивается применением качественных материалов, современных технических решений, контролем качества, а также сотрудничеством с ведущими мировыми производителями (ABB, LSiS, Siemens, Schneider Electric и другие) в части элементной базы.
