Однооборотные электроприводы с интеллектуальным блоком КИМ2

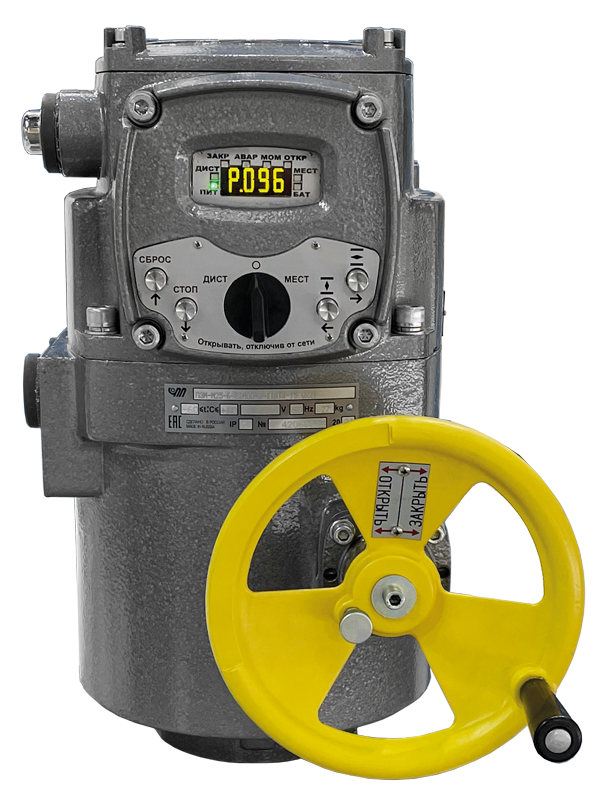

МЭОФ-6,3, МЭОФ-16, МЭОФ-25, МЭОФ-40 с интеллектуальным блоком КИМ2

МЭО, МЭОФ Варианты исполнения и степень защиты:

  • общепромышленное,
  • взрывозащищенное.

Степень защиты: от IP65 до IP68.

Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.

Опция: датчик температуры электродвигателя.

Тип электро-
привода
Ном. крутящий момент на вых. валу (макс. момент выключения), Нм Ном. полный ход вых. вала,об. Ном.
время полного
хода, с
Напряжение (частота питания) Габаритные размеры, мм, не более, Масса, не более,
кг
МЭОФ-6,3(-IIВТ4)-17 6,3 12; 25; 63 0,25 (90°) 380 В (50 Гц) 220 В (50 Гц)
24 В
25х195х410 11
МЭОФ-16(-IIВТ4)-17 16 12; 25; 63 0,25 (90°) 380 В (50 Гц) 220 В (50 Гц)
24 В
25х195х410 11
МЭОФ-25(-IIВТ4)-17 25 25; 63 0,25 (90°) 380 В (50 Гц) 220 В (50 Гц)
24 В
25х195х410 11
МЭОФ-40(-IIВТ4)-17 40 25; 63
63
0,25 (90°), 0,63 (225°) 380 В (50 Гц) 220 В (50 Гц)
24 В
25х195х410 11



МЭОФ-30, МЭОФ-60, МЭОФ-100, МЭОФ-120, МЭОФ-150, МЭОФ-200, МЭОФ-250, МЭОФ-320, МЭОФ-400 с интеллектуальным блоком КИМ2

МЭО, МЭОФ Варианты исполнения и степень защиты:

  • общепромышленное,
  • взрывозащищенное.

Степень защиты: от IP65 до IP68.

Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.

Тип электро-
привода
Ном. крутящий момент на вых. валу (макс. момент выключения), Нм Ном. полный ход вых. вала, об. Ном.
время полного
хода, с
Напряжение (частота питания) Габаритные размеры1), мм, не более, Масса, не более,
кг
oбщепром. вз/з. oбщепром. взрывоз.
МЭОФ-30-(IIХТ4)-15 30 (50) 1,5; 6; 9; 15; 25; 30;
50 15; 25; 63; 125
0,25 (90°) 0,63 (225°) 380, 220 В (50 Гц) 430х225х405/ 360х275х405 430х225х405/ 360х275х405 27 27
МЭОФ-30-(IIХТ4)-15 30 (50) 1,5; 6; 9; 15; 25
15; 25; 63
0,25 (90°) 0,63 (225°) 24 В 430х225х405/ 360х275х405 430х225х405/ 360х275х405 30 30
МЭОФ-60-(IIХТ4)-15 60 (100) 3; 6; 9; 15; 25; 30; 50
15; 25; 63; 125
0,25 (90°) 0,63 (225°) 380, 220 В (50 Гц) 430х225х405/ 360х275х405 430х225х405/ 360х275х405 27 27
МЭОФ-60-(IIХТ4)-15 60 (100) 3; 6; 9; 15; 25
15; 25; 63
0,25 (90°) 0,63 (225°) 24 В 430х225х405/ 360х275х405 430х225х405/ 360х275х405 30 30
МЭОФ-100-(IIХТ4)-15 100 (150) 2; 6; 9; 15; 25; 30; 50
15; 25; 63; 125
0,25 (90°) 0,63 (225°) 380, 220 В (50 Гц) 430х225х405/ 360х275х405 430х225х405/ 360х275х405 27 (380 В)
30 (220 В)
27-28 (380 В)
27-30 (220 В)
МЭОФ-100-(IIХТ4)-15 100 (150) 2; 6; 9; 15; 25
15; 25; 63
0,25 (90°) 0,63 (225°) 24 В 430х225х405/ 360х275х405 430х225х405/ 360х275х405 30 30
МЭО(Ф)-120-(IIХТ4)-15 120 (200) 3; 6; 9; 15; 25; 30; 50
15; 25; 63; 75; 125
0,25 (90°) 0,63 (225°) 380, 220 В (50 Гц) 430х225х405/ 360х275х405 430х225х405/ 360х275х405 27 (380 В)
30 (220 В)
27-28 (380 В)
27-30 (220 В)
МЭО(Ф)-120-(IIХТ4)-15 120 (200) 3; 6; 9; 15; 25
15; 25; 63
0,25 (90°) 0,63 (225°) 24 В 430х225х405/ 360х275х405 430х225х405/ 360х275х405 30 30
МЭОФ-150-(IIХТ4)-15 150 (230) 6; 9; 15; 25; 30; 50;
15; 25; 63; 75; 125
0,25 (90°) 0,63 (225°) 380, 220 В (50 Гц) 430х225х405/ 360х275х405 430х225х405/ 360х275х405 27 (380 В)
27-28 (220 В)
27-28 (380 В)
27-30 (220 В)
МЭОФ-150-(IIХТ4)-15 150 (230) 6; 9; 15; 25
15; 25; 63
0,25 (90°) 0,63 (225°) 24 В 430х225х405/ 360х275х405 430х225х405/ 360х275х405 30 30
МЭО(Ф)-200-(IIХТ4)-15 200 (300) 6; 9; 15; 25; 30; 50;
15; 25; 63; 75; 125
0,25 (90°) 0,63 (225°) 380, 220 В (50 Гц) 430х225х405/ 360х275х405 430х225х405/ 360х275х405 27-28 (380 В)
27-28 (220 В)
27-28 (380 В)
27-30 (220 В)
МЭО(Ф)-200-(IIХТ4)-15 200 (300) 6; 9; 15; 25;
15; 25; 63
0,25 (90°) 0,63 (225°) 24 В 430х225х405/ 360х275х405 430х225х405/ 360х275х405 30 30
МЭО(Ф)-250-(IIХТ4)-15 250 (380) 6; 9; 15; 25; 30; 50;
15; 25; 63; 125
0,25 (90°) 0,63 (225°) 380, 220 В (50 Гц) 430х225х405/ 360х275х405 430х225х405/ 360х275х405 27 (380 В)
30(220 В)
27-28 (380 В)
27-30 (220 В)
МЭО(Ф)-250-(IIХТ4)-15 200 (300) 6; 9; 15; 25;
15; 25; 63
0,25 (90°) 0,63 (225°) 24 В 430х225х405/ 360х275х405 430х225х405/ 360х275х405 30 30
МЭОФ-320-(IIХТ4)-15 320 (480) 6; 9; 15; 25; 30; 50;
15; 25; 63; 125
0,25 (90°) 0,63 (225°) 380, 220 В (50 Гц) 430х225х405/ 360х275х405 430х225х405/ 360х275х405 27-28 (380 В)
27-30 (220 В)
27-28 (380 В)
27-30 (220 В)
МЭО(Ф)-320-(IIХТ4)-15 320 (480) 6; 9; 15; 25;
15; 25; 63
0,25 (90°) 0,63 (225°) 24 В 430х225х405/ 360х275х405 430х225х405/ 360х275х405 22-24 30
МЭО(Ф)-400-(IIХТ4)-15 400 (600) 30; 50; 125
125; 250
0,25 (90°) 0,63 (225°) 380 В (50 Гц) 430х225х405/ 360х275х405 430х225х405/ 360х275х405 28 28
МЭО(Ф)-400-(IIХТ4)-15 400 (600) 30; 100
250
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 430х225х405/ 360х275х405 430х225х405/ 360х275х405 30 30
МЭО(Ф)-400-(IIХТ4)-15 400 (600) 15 0,25 (90°) 24 В 430х225х405/ 360х275х405 430х225х405/ 360х275х405 30 30

1) Габаритные размеры электропривода с выдвижной планкой/с маховиком.



МЭОФ-60, МЭОФ-100, МЭОФ-200, МЭОФ-250, МЭОФ-320, МЭОФ-400, МЭОФ-630 с интеллектуальным блоком КИМ2

МЭО, МЭОФ Варианты исполнения и степень защиты:

  • общепромышленное,
  • взрывозащищенное.

Степень защиты: от IP65 до IP68.

Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.

Тип электро-
привода
Ном. крутящий момент на вых. валу (макс. момент выключения), Нм Ном. полный ход вых. вала, об. Ном.
время полного
хода, с
Напряжение (частота питания) Габаритные размеры1), мм, не более, Масса, не более,
кг
oбщепром. вз/з. oбщепром. взрывоз.
МЭОФ-60-(IIХТ4)-10(К) 60 (90) 6; 9; 15;
15
0,25 (90°) 0,63 (225°) 380, 220 В (50 Гц) 510х385х410 540х385х410 44 44
МЭОФ-100-(IIХТ4)-10К 100 (150) 6; 9; 10; 15; 25; 63
15; 25; 63; 160
0,25 (90°) 0,63 (225°) 380 В (50 Гц) 510х385х410 540х385х410 41-44 41-48
МЭОФ-100-(IIХТ4)-10К 100 (150) 10; 15; 25; 63;
25; 63; 160
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 510х385х410 540х385х410 41-44 41-48
МЭОФ-200-(IIХТ4)-10К 200 (300) 6; 9; 15;
15
0,25 (90°) 0,63 (225°) 380, 220 В (50 Гц) 510х385х410 540х385х410 41-44 41-48
МЭОФ-250-(IIХТ4)-10К 250 (380) 6; 9; 10; 15; 25; 63
15; 25; 63; 160
0,25 (90°) 0,63 (225°) 380 В (50 Гц) 510х385х410 540х385х410 41-44 41-48
МЭОФ-250-(IIХТ4)-10 250 (380) 6; 9; 10; 15; 25; 63
15; 25; 63; 160
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 510х385х410 540х385х410 41-44 41-48
МЭОФ-320-(IIХТ4)-10К 320 (480) 6; 9; 10; 15; 25; 63
15; 25; 63; 160
0,25 (90°) 0,63 (225°) 380 В (50 Гц) 540х385х450 560х385х450 55 55
МЭОФ-400-(IIХТ4)-10К 400 (600) 6; 9; 10; 15; 25; 63
15; 25; 63; 160
0,25 (90°) 0,63 (225°) 380 В (50 Гц) 540х385х450 560х385х450 44-55 44-48
МЭОФ-400-(IIХТ4)-10 400 (600) 6; 9; 10; 15; 25; 63
15; 25; 63; 160
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 540х385х450 560х385х450 44 44
МЭОФ-630-(IIХТ4)-10К 630 (950) 6; 9; 10; 15; 25; 63
15; 25; 63; 160
0,25 (90°) 0,63 (225°) 380 В (50 Гц) 540х385х450 560х385х450 41-43 51-55
МЭОФ-630-(IIХТ4)-10 630 (950) 6; 9; 10; 15; 25; 63
15; 25; 63; 160
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 540х385х450 560х385х450 51 51

1) Габаритные размеры электропривода с выдвижной планкой/с маховиком.



МЭО(Ф)-250, МЭО(Ф)-320, МЭО(Ф)-400, МЭО(Ф)-630, МЭО(Ф)-800, МЭО(Ф)-1000, МЭО(Ф)-1200, МЭО(Ф)-1600, МЭО(Ф)-2000, МЭО(Ф)-2500, МЭО(Ф)-3000, МЭО(Ф)-4000, МЭО(Ф)-5000, МЭО(Ф)-7000, МЭО(Ф)-10000, МЭО(Ф)-12000 с интеллектуальным блоком КИМ2

МЭО, МЭОФ Варианты исполнения и степень защиты:

  • общепромышленное,
  • взрывозащищенное.

Степень защиты: от IP65 до IP68.

Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.

Тип электро-
привода
Ном. крутящий момент на вых. валу (макс. момент выключения), Нм Ном. полный ход вых. вала, об. Ном.
время полного
хода, с
Напряжение (частота питания) Габаритные размеры1), мм, не более, Масса, не более,
кг
oбщепром. вз/з. oбщепром. взрывоз.
МЭО(Ф)-250-(IIХТ4)-08К 250 (380) 10; 25 0,25 (90°) 380 (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
78 79
МЭО(Ф)-250-(IIХТ4)-08 250 (380) 6; 9
25
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
78 79
МЭО(Ф)-320-(IIХТ4)-08К 320 (480) 6; 9
15
0,25 (90°) 0,63 (225°) 380 (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
78 79
МЭО(Ф)-320-(IIХТ4)-08 320 (480) 6; 9 0,25 (90°) 220 В (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
78 79
МЭО(Ф)-400-(IIХТ4)-08К 400 (600) 6; 9
15
0,25 (90°) 0,63 (225°) 380 (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
78 79
МЭО(Ф)-400-(IIХТ4)-08 400 (600) 9 0,25 (90°) 220 В (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
78 79
МЭО(Ф)-630-(IIХТ4)-08К 630 (950) 6; 9; 10; 24; 63;
15; 25; 63; 160
0,25 (90°) 0,63 (225°) 380 (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
78 79
МЭО(Ф)-630-(IIХТ4)-08 630 (950) 10; 25; 63;
24; 160
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
78 79
МЭО(Ф)-800-(IIХТ4)-08К 800 (1200) 6; 9; 24 0,25 (90°) 380 (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
78 79
МЭО(Ф)-1000-(IIХТ4)-08К 1000 (1500) 6; 9; 10; 24; 63;
25; 63; 160
0,25 (90°) 0,63 (225°) 380 (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
78-88 79-88
МЭО(Ф)-1000-(IIХТ4)-08 1000 (1500) 24; 63;
63; 160
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
78 79
МЭО(Ф)-1200-(IIХТ4)-08К 1200 (1800) 6; 9; 24 0,25 (90°) 380 (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
85-88 85-88
МЭО(Ф)-1600-(IIХТ4)-08К 1600 (2400) 6; 9; 12; 24; 63;
63; 160
0,25 (90°) 0,63 (225°) 380 (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
85-88 85-88
МЭО(Ф)-1600-(IIХТ4)-08 1600 (2400) 24; 63;
63; 160
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 450х420х590 (МЭОФ)
495х630х350 (МЭО)
550х385х625 (МЭО)
510х385х600 (МЭОФ)
82 85
МЭО(Ф)-2000-(IIХТ4)-09К 2000 (3000) 6; 9; 12; 24; 63;
63; 160
0,25 (90°) 0,63 (225°) 380 (50 Гц) 450х420х625 (МЭОФ)
620х695х350 (МЭО)
675х385х695 (МЭО)
510х385х645 (МЭОФ)
105-110 105-110
МЭО(Ф)-2000-(IIХТ4)-09 2000 (3000) 63;
160
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 450х420х625 (МЭОФ)
620х695х350 (МЭО)
675х385х695 (МЭО)
510х385х645 (МЭОФ)
105 105
МЭО(Ф)-2500-(IIХТ4)-09К 2500 (3750) 9; 12; 24;
63; 160
0,25 (90°) 0,63 (225°) 380 (50 Гц) 450х420х625 (МЭОФ)
620х695х350 (МЭО)
675х385х695 (МЭО)
510х385х645 (МЭОФ)
105 105-110
МЭО(Ф)-2500-(IIХТ4)-09 2500 (3750) 63
160
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 450х420х625 (МЭОФ)
620х695х350 (МЭО)
675х385х695 (МЭО)
510х385х645 (МЭОФ)
105 105
МЭО(Ф)-3000-(IIХТ4)-09К 3000 (4500) 9; 12; 24 0,25 (90°) 380 (50 Гц) 450х420х625 (МЭОФ)
620х695х350 (МЭО)
675х385х695 (МЭО)
510х385х645 (МЭОФ)
110 110-117
МЭО(Ф)-4000-(IIХТ4)-09К 4000 (6000) 9; 12; 18; 24; 63
160
0,25 (90°) 0,63 (225°) 380 (50 Гц) 450х420х625 (МЭОФ)
620х695х350 (МЭО)
675х385х695 (МЭО)
510х385х645 (МЭОФ)
105-117 110-117
МЭО(Ф)-4000-(IIХТ4)-09 4000 (6000) 63
160
0,25 (90°) 0,63 (225°) 220 В (50 Гц) 450х420х625 (МЭОФ)
620х695х350 (МЭО)
675х385х695 (МЭО)
510х385х645 (МЭОФ)
105 105
МЭО(Ф)-5000-(IIХТ4)-09К 5000 (7500) 9; 12; 15; 18 0,25 (90°) 380 (50 Гц) 450х420х625 (МЭОФ)
620х695х350 (МЭО)
675х385х695 (МЭО)
510х385х645 (МЭОФ)
117 117
МЭО(Ф)-7000-(IIХТ4)-09К 7000 (10500) 15; 18; 24; 30 0,25 (90°) 380 (50 Гц) 450х420х625 (МЭОФ)
620х695х350 (МЭО)
675х385х695 (МЭО)
510х385х645 (МЭОФ)
117 117
МЭО(Ф)-10000-(IIХТ4)-09К 10000 (15000) 24; 30 0,25 (90°) 380 (50 Гц) 450х420х625 (МЭОФ)
620х695х350 (МЭО)
675х385х695 (МЭО)
510х385х645 (МЭОФ)
117 117
МЭО(Ф)-12000-(IIХТ4)-09К 12000 (18000) 30 0,25 (90°) 380 (50 Гц) 450х420х625 (МЭОФ)
620х695х350 (МЭО)
675х385х695 (МЭО)
510х385х645 (МЭОФ)
117 117

1) Габаритные размеры электропривода с выдвижной планкой/с маховиком.

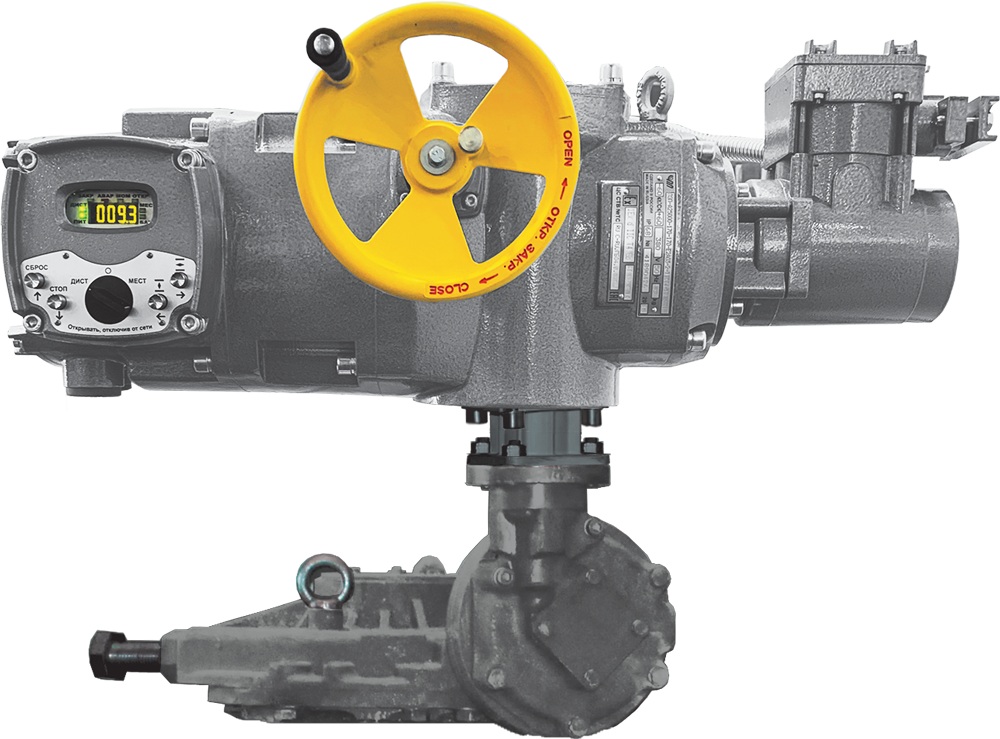

ПЭО-А1000, ПЭО-А2000, ПЭО-Б3000, ПЭО-Б4000, ПЭО-Б5000, ПЭО-В8000, ПЭО-В10000, ПЭО-В15000, ПЭО-В20000, ПЭО-В30000, ПЭО-В40000, ПЭО-В50000, ПЭО-В64000 с интеллектуальным блоком КИМ2

ПЭО Варианты исполнения и степень защиты:

  • общепромышленное,
  • взрывозащищенное.

Степень защиты: от IP65 до IP68.

Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.

Тип электро-
привода
Диапазон настройки крутящего момента на вых. валу, Нм Макс. момент выключения, Нм Ном. полный ход штока, с Ном. время полного хода штока, мм Пуск. крутящий момент, Нм, не менее Напряжение (частота питания) Габаритные размеры, мм, не более, Масса, не более,
кг
ПЭО-А1000-(IIXT4)-12Ч 650-1000 1000 0,25 (90°) 6 1300 220, 380 В (50 Гц) 580х550х760 58
ПЭО-А2000-(IIXT4)-12Ч 800-2000 2000 0,25 (90°) 6 2600 220, 380 В (50 Гц) 660х550х770 79
ПЭО-Б3000-(IIXT4)-12Ч 2000-3000 3000 0,25 (90°) 9 3900 220, 380 В (50 Гц) 780х550х800 90
ПЭО-Б4000-(IIXT4)-12Ч 2000-4000 4000 0,25 (90°) 9; 12 5200 220, 380 В (50 Гц) 780х550х800 90
ПЭО-Б5000-(IIXT4)-12Ч 2500-5000 5000 0,25 (90°) 12 6500 220, 380 В (50 Гц) 830х550х800 89
ПЭО-В8000-(IIXT4)-11Ч 4000-8000 8000 0,25 (90°) 12 10400 220, 380 В (50 Гц) 1130х630х810 182
ПЭО-В10000-(IIXT4)-11Ч 3800-10000 10000 0,25 (90°) 15; 18 13000 220, 380 В (50 Гц) 1150х630х810 185
ПЭО-В15000-(IIXT4)-11Ч 9900-15000 15000 0,25 (90°) 18 19500 220, 380 В (50 Гц) 1240х630х900 226
ПЭО-В20000-(IIXT4)-11Ч 16000-20000 20000 0,25 (90°) 24 26000 220, 380 В (50 Гц) 1280х630х920 231
ПЭО-В30000-(IIXT4)-11Ч 20500-30000 30000 0,25 (90°) 24 39000 220, 380 В (50 Гц) 970х710х1000 305
ПЭО-В40000-(IIXT4)-11Ч 32000-40000 40000 0,25 (90°) 30 52000 220, 380 В (50 Гц) 980х780х850 570
ПЭО-В50000-(IIXT4)-11Ч 36000-50000 50000 0,25 (90°) 42 65000 220, 380 В (50 Гц) 980х780х850 570
ПЭО-В64000-(IIXT4)-11Ч 47000-64000 64000 0,25 (90°) 60 83200 220, 380 В (50 Гц) 980х780х850 570



  Присоединительные размеры для электроприводов МЭОФ

  Электрические параметры электроприводов МЭО(Ф)

  Основные параметры электродвигателей

  Каталог "Электроприводы"

  Сертификаты соответствия

Вернуться назад
