Многооборотные электроприводы с блоками сигнализации положения

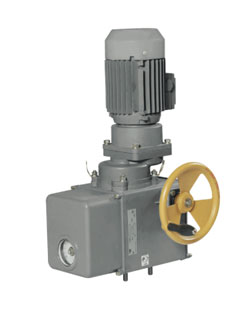

ПЭМ-А с БД-1, БСПТ или БКВ
 Варианты исполнения и степень защиты:
Климатическое исполнение: У2 (-40...+50oС).
Напряжение питания (частота): 380, 400, 415 В (50 Гц); 380 В (60 Гц).
| Тип привода |
Диапазон настройки крутящего момента на вых. валу, Нм |
Пуск. крутящий момент, Нм, не менее |
Частота вращения вых. вала, об./мин. |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Блок сигнализации положения |
| ПЭМ-А0...А7 ПЭМ-А20..А27 |
25-70 |
130 |
12; 24 |
527х400х332 |
23 |
БД-1; БСПТ-10АМ; БКВ2 |
| ПЭМ-А8...А15 ПЭМ-А28...А35 |
70-110 |
130 |
12; 24 |
527х400х332 |
23 |
БД-1; БСПТ-10АМ; БКВ2 |

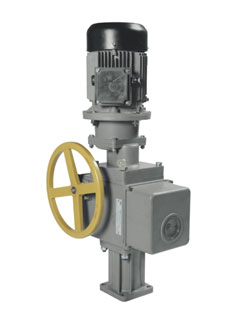

ПЭМ-Б с БД-1, БСПТ или БКВ
 Варианты исполнения и степень защиты:
Климатическое исполнение: У2 (-40...+50oС).
Напряжение питания (частота): 380, 400, 415 В (50 Гц); 380 В (60 Гц).
| Тип привода |
Диапазон настройки крутящего момента на вых. валу, Нм |
Пуск. крутящий момент, Нм, не менее |
Частота вращения вых. вала, об./мин. |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Блок сигнализации положения |
| ПЭМ-Б0...Б8 |
100-300 |
325 |
25; 50 |
648х410х415 |
46 |
БД-1; БСПТ-10АМ; БКВ2 |

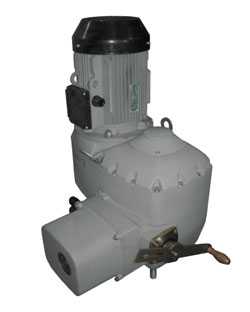

ПЭМ-В с БД-1, БСПТ или БКВ
 Варианты исполнения и степень защиты:
- общепромышленное – IP54 (IP67 - опция).
Климатическое исполнение: У1, У2 (-40...+50oС).
Напряжение питания (частота): 380, 400, 415 В (50 Гц); 380 В (60 Гц).
| Тип привода |
Диапазон настройки крутящего момента на вых. валу, Нм |
Пуск. крутящий момент, Нм, не менее |
Частота вращения вых. вала, об./мин. |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Блок сигнализации положения |
| ПЭМ-В00...В311) |
250-630 |
820 |
25; 50 |
580х480х685 |
97 |
БСПТ-10АМ; БКВ |
| ПЭМ-В32...В631) |
500-1000 |
1300 |
25; 50 |
580х480х685 |
97 |
БСПТ-10АМ; БКВ |
| ПЭМ-В64...В671) |
900-1500 |
1950 |
25 |
580х480х685 |
98 |
БСПТ-10АМ; БКВ |
1) - комплектуются цифровым блоком сигнализации БД-2.
МЭМ с БСПТ или БКВ
Варианты исполнения и степень защиты:
- общепромышленное – от IP54 до IP67.
Климатическое исполнение: У1, У2, У3.1, УХЛ1, УХЛ2, Т2, Т3.
Напряжение питания (частота): 380, 400, 415 В (50 Гц); 380 В (60 Гц).
| Тип привода |
Ном. крутящий момент на вых. валу, Нм |
Ном. время пол- ного хода вых. вала, с |
Ном. полный ход вых. вала, об. |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Блок сигнализации положения |
| МЭМ-100-02К |
100 |
160; 400 |
25; 63 |
510х380х330 |
21 |
БСПТ-10АМ; БКВ |

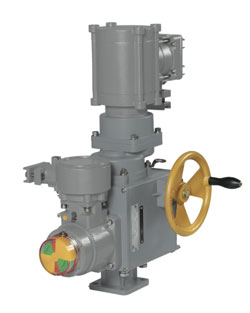

ПЭМ-А, ПЭМ2-А с блоком концевых выключателей БКВ, с блоками сигнализации положения БСПТ, БСПР
 Варианты исполнения и степень защиты:
- взрывозащищенное – IP55, IP67.
Климатическое исполнение: У1, УХЛ1 для ПЭМ-А (-50...+50oС); УХЛ2 для ПЭМ2-А (-60...+50oС).
Напряжение питания (частота):380 В (50 Гц).
Тип внешнего или встроенного управляющего устройства при бесконтактном управлении:ПБР-3И-Т, ПБР-3ИМ.
Маркировка взрывозащиты: 1Ех d IIB T4 Gb.
Исполнение фланца по способу установки на арматуру:для исполнений ПЭМ-А4Х(24Х)...ПЭМ-А7Х(А27Х), ПЭМ-А12Х(А32Х)... ПЭМ-А15Х(А35Х) - со шпильками; для исполнений ПЭМ-А0Х(А20Х)...ПЭМ-А3Х(А23Х), ПЭМ-А8Х(А28Х)... ПЭМ-А11(А31Х), ПЭМ2-А0Х(А20Х)...ПЭМ2-А11Х(А31Х)- с отверстиями.
| Тип привода |
Диапазон настройки крутящего момента на вых. валу, Нм |
Пусковой крутящий момент, Нм |
Частота вращения вых. вала, об./мин |
Число оборотов выходного вала |
Потребляемая мощность, Вт |
Диаметр отверстия выходного вала, мм,
| Масса ПЭМ(ПЭМ2), не более,
кг |
| min |
max |
| ПЭМ(2)-А0Х(А20Х)-IIВТ4 |
25-70 |
130 |
24(12) |
1 |
10 |
180 |
19 |
27(24) |
| ПЭМ(2)-А1Х(А21Х)-IIВТ4 |
25-70 |
130 |
24(12) |
1 |
10 |
180 |
32 |
27(24) |
| ПЭМ(2)-А2Х(А22Х)-IIВТ4 |
25-70 |
130 |
24(12) |
10 |
45 |
180 |
19 |
27(24) |
| ПЭМ(2)-А3Х(А23Х)-IIВТ4 |
25-70 |
130 |
24(12) |
10 |
45 |
180 |
32 |
27(24) |
| ПЭМ-А4Х(А24Х)-IIВТ4 |
25-70 |
130 |
24(12) |
1 |
10 |
180 |
19 |
27 |
| ПЭМ-А5Х(А25Х)-IIВТ4 |
25-70 |
130 |
24(12) |
1 |
10 |
180 |
32 |
27 |
| ПЭМ-А6Х(А26Х)-IIВТ4 |
25-70 |
130 |
24(12) |
10 |
45 |
180 |
19 |
27 |
| ПЭМ-А7Х(А27Х)-IIВТ4 |
25-70 |
130 |
24(12) |
10 |
45 |
180 |
32 |
27 |
| ПЭМ(2)-А8Х(А28Х)-IIВТ4 |
70-110 |
130 |
24(12) |
1 |
10 |
250 |
19 |
28(24) |
| ПЭМ(2)-А9Х(А29Х)-IIВТ4 |
70-110 |
130 |
24(12) |
1 |
10 |
250 |
32 |
28(24) |
| ПЭМ(2)-А10Х(А30Х)-IIВТ4 |
70-110 |
130 |
24(12) |
10 |
45 |
250 |
19 |
28(24) |
| ПЭМ(2)-А11Х(А31Х)-IIВТ4 |
70-110 |
130 |
24(12) |
10 |
45 |
250 |
32 |
28(24) |
| ПЭМ-А12Х(А32Х)-IIВТ4 |
70-110 |
130 |
24(12) |
1 |
10 |
250 |
19 |
28 |
| ПЭМ-А13Х(А33Х)-IIВТ4 |
70-110 |
130 |
24(12) |
1 |
10 |
250 |
32 |
28 |
| ПЭМ-А14Х(А34Х)-IIВТ4 |
70-110 |
130 |
24(12) |
10 |
45 |
250 |
19 |
28 |
| ПЭМ-А15Х(А35Х)-IIВТ4 |
70-110 |
130 |
24(12) |
10 |
45 |
250 |
32 |
28 |

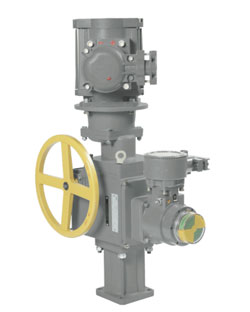

ПЭМ-Б, ПЭМ2-Б с блоком концевых выключателей БКВ, с блоками сигнализации положения БСПТ, БСПР
 Варианты исполнения и степень защиты:
- взрывозащищенное – IP55 (IP67-опция).
Климатическое исполнение: У1, УХЛ1 для ПЭМ-Б (-50...+50oС); УХЛ2 для ПЭМ2-Б (с двигателями АИМ-УХЛ2) (-60...+50oС).
Напряжение питания (частота):380 В (50 Гц).
Тип внешнего или встроенного управляющего устройства при бесконтактном управлении:ПБР-3И-Т.
Маркировка взрывозащиты: 1Ех d IIB T4 Gb или 1Ех d IIС T4 Gb..
IIХТ4 – код подгруппы взрывозащищенного оборудования IICT или IIBT температурного класса Т4.
Исполнение фланца по способу установки на арматуру:для исполнений ПЭМ-Б0, ПЭМ-Б3, ПЭМ-Б8 - со шпильками; для исполнений ПЭМ-Б1, ПЭМ-Б2, ПЭМ-Б4... ПЭМ-Б7, ПЭМ2_Б1...ПЭМ2-Б7- с отверстиями.
| Тип привода |
Диапазон настройки крутящего момента на вых. валу, Нм |
Пусковой крутящий момент, Нм |
Частота вращения вых. вала, об./мин |
Число оборотов выходного вала |
Потребляемая мощность, Вт |
Диаметр отверстия выходного вала, мм,
| Масса, не более,
кг |
| min |
max |
| ПЭМ-Б0Х-IIХТ4 |
100-300 |
325 |
25 |
1 |
6 |
550 |
45 |
46 |
| ПЭМ-Б1Х-IIХТ4 |
100-300 |
325 |
25 |
1 |
6 |
550 |
45 |
46 |
| ПЭМ2-Б1Х-IIХТ4 |
100-300 |
325 |
25 |
1 |
6 |
550 |
45 |
55 |
| ПЭМ-Б2Х-IIХТ4 |
100-300 |
325 |
25 |
6 |
45 |
550 |
45 |
46 |
| ПЭМ2-Б2Х-IIХТ4 |
100-300 |
325 |
25 |
6 |
45 |
550 |
45 |
55 |
| ПЭМ-Б3Х-IIХТ4 |
100-300 |
325 |
50 |
1 |
6 |
1100 |
45 |
46 |
| ПЭМ-Б4Х-IIХТ4 |
100-300 |
325 |
50 |
1 |
6 |
1100 |
45 |
46 |
| ПЭМ2-Б4Х-IIХТ4 |
100-300 |
325 |
50 |
1 |
6 |
1500 |
45 |
55 |
| ПЭМ-Б5Х-IIХТ4 |
100-300 |
325 |
50 |
6 |
45 |
1100 |
45 |
46 |
| ПЭМ2-Б5Х-IIХТ4 |
100-300 |
325 |
50 |
6 |
45 |
1500 |
45 |
55 |
| ПЭМ-Б6Х-IIХТ4 |
100-300 |
325 |
25 |
35 |
60 |
550 |
45 |
46 |
| ПЭМ2-Б6Х-IIХТ4 |
100-300 |
325 |
25 |
35 |
60 |
550 |
45 |
55 |
| ПЭМ-Б7Х-IIХТ4 |
100-300 |
325 |
50 |
35 |
60 |
1100 |
45 |
46 |
| ПЭМ2-Б7Х-IIХТ4 |
100-300 |
325 |
50 |
35 |
60 |
1500 |
45 |
55 |
| ПЭМ-Б8Х-IIХТ4 |
100-300 |
325 |
50 |
60 |
200 |
1100 |
45 |
46 |

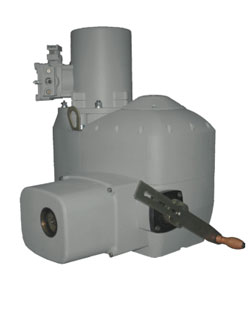

ПЭМ2-В с блоком концевых выключателей БКВ, с блоками сигнализации положения БСПТ, БСПР
 Варианты исполнения и степень защиты:
Климатическое исполнение: УХЛ1(-60...+50oС).
Напряжение питания (частота):380 В (50 Гц).
Тип внешнего или встроенного управляющего устройства при бесконтактном управлении:ПБР-3И-Т, ПБР-3ИМ.
Маркировка взрывозащиты: 1Ех d IIB T4 Gb.
IIХТ4 – код подгруппы взрывозащищенного оборудования IICT или IIBT температурного класса Т4.
Исполнение фланца по способу установки на арматуру: со шпильками.
| Тип привода |
Диапазон настройки крутящего момента на вых. валу, Нм |
Пусковой крутящий момент, Нм |
Частота вращения вых. вала, об./мин |
Число оборотов выходного вала |
Потребляемая мощность, Вт |
Диаметр отверстия выходного вала, мм,
| Масса, не более,
кг |
| min |
max |
| ПЭМ2-В0Х-IIВТ4 |
250-630 |
820 |
25 |
6 |
36 |
2200 |
70 |
85 |
| ПЭМ2-В1Х-IIВТ4 |
250-630 |
820 |
25 |
6 |
36 |
2200 |
70 |
85 |
| ПЭМ2-В2Х-IIВТ4 |
250-630 |
820 |
25 |
36 |
216 |
2200 |
70 |
85 |
| ПЭМ2-В3Х-IIВТ4 |
250-630 |
820 |
25 |
36 |
216 |
2200 |
70 |
85 |
| ПЭМ2-В4Х-IIВТ4 |
250-630 |
820 |
50 |
6 |
36 |
4000 |
70 |
95 |
| ПЭМ2-В5Х-IIВТ4 |
250-630 |
820 |
50 |
6 |
36 |
4000 |
70 |
95 |
| ПЭМ2-В6Х-IIВТ4 |
250-630 |
820 |
50 |
36 |
216 |
4000 |
70 |
95 |
| ПЭМ2-В7Х-IIВТ4 |
250-630 |
820 |
50 |
36 |
216 |
4000 |
70 |
95 |
| ПЭМ2-В8Х-IIВТ4 |
500-1000 |
1300 |
25 |
6 |
36 |
2200 |
70 |
87 |
| ПЭМ2-В9Х-IIВТ4 |
500-1000 |
1300 |
25 |
6 |
36 |
2200 |
70 |
87 |
| ПЭМ2-В10Х-IIВТ4 |
500-1000 |
1300 |
25 |
36 |
216 |
2200 |
70 |
87 |
| ПЭМ2-В11Х-IIВТ4 |
500-1000 |
1300 |
25 |
36 |
216 |
2200 |
70 |
87 |
| ПЭМ2-В12Х-IIВТ4 |
500-1000 |
1300 |
50 |
6 |
36 |
4000 |
70 |
97 |
| ПЭМ2-В13Х-IIВТ4 |
500-1000 |
1300 |
50 |
6 |
36 |
4000 |
70 |
97 |
| ПЭМ2-В14Х-IIВТ4 |
500-1000 |
1300 |
50 |
36 |
216 |
4000 |
70 |
97 |
| ПЭМ2-В15Х-IIВТ4 |
500-1000 |
1300 |
50 |
36 |
216 |
4000 |
70 |
97 |
